Addon :簡単に指定位置にアーチ状の形状を作るアドオン(Three Point Arch Tool)

Share to..

【概要】

このアドオンは2つの頂点間にアーチ状のオブジェクトを簡単に作成することができるアドオンです。



●本記事を書いたときのバージョンなど:

Blender :2.81a
アドオン:0.1.2
作者:nBurn



【入手方法】

作者のGithubのページから。

280と書かれているのがBlender 2.80以降に対応しているものです。



[GARD]



【使い方】

アドオンを有効にします。サイドバーに「Create」タブが表示されます。そこにこのアドオンの「Arch Panel」が表示されます。
パネルの「Create Arch」ボタンを押します。

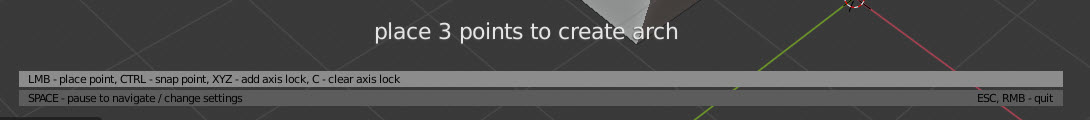

すると、ビューの下の部分に操作方法が表示されているので、それを使って、アーチをかける2つの頂点を選択します。

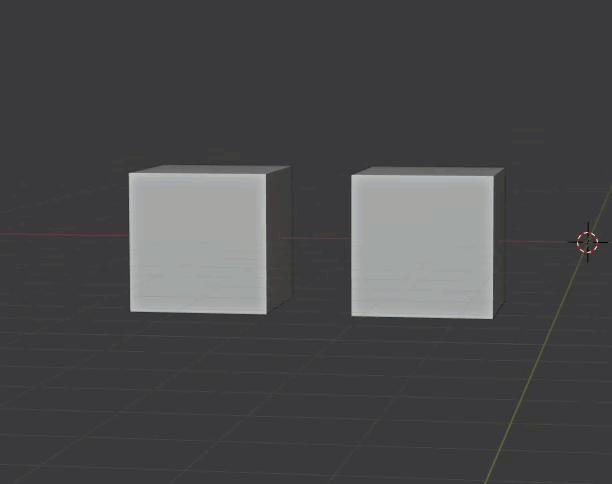

アーチをかける部分は同じオブジェクト内でも、別のオブジェクト間でもOKです。アーチはビューの方向に奥行を伸ばすことになるので、「Space」キーを使って、ビューの向きを変えると綺麗にアーチをかけられます。

以下の通りです。

  • ボタンを押してアーチ制作のモードに入ります。
  • 「Ctrl」キーで頂点にスナップし2点選択。
  • アーチの中心となる部分にマウスを移動し、「Z」キーで垂直に盛り上げます。
  • 次のドラッグでアーチの厚みを設定。
  • 「Space」キーを押してから、視点を変えます。
  • 再度「Space」キーでアーチ作成のモードに戻って、奥行を決定します。

といった感じです。
