Addon :カーブオブジェクト生成を楽にする(Bezier Utilities)

Share to..

【概要】

このアドオンは、カーブオブジェクトを作る際の手間を省いてくれるので、作業効率アップが望めます。
通常、カーブオブジェクトは、カーブオブジェクトを配置して、編集モードでカーブの形を整える工程を踏みますが、このアドオンを使うと、オブジェクトモードでダイレクトにカーブの形を作ることができるので便利です。



●本記事を書いたときのバージョンなど:

Blender :2.8
アドオン:0.9.12
作者:Shrinivas Kulkami



【入手方法】

作者のGitHubから。blenderbezierutils.pyをダウンロードします。





【使い方】

このアドオンを有効にすると、ツールバーの下に2つのツールが追加されます。「Flexi Draw Bezier Tool」と「Flexi Edit Bezier Tool」です。

Bezier Tools



オブジェクトモードから「Flexi Draw Bezier Tool」をクリックして、3Dビュー上でマウス左クリックでカーブを描いていくわけですが、いきなりオブジェクトモードから行けるところがいいですねぇ。

マウス左クリックする際に以下の操作で思い通りのカーブを描けます。

  • 単なる左クリック・・・その部分が鋭角な頂点になる。
  • 左クリックしたままドラッグ・・・その部分がカーブの頂点になる。
  • Spaceキー、Enterキー、ダブルクリックで確定。Escキーでキャンセル。
  • Shiftキーを押しながら操作、15°刻みでスナップ。
  • Ctrlキーを押しながら操作、グリッドにスナップ。
  • Altキーを押しながら始点で左クリックすると、カーブを閉じる。
    この操作の後、確定させると閉じたカーブオブジェクトになるが、Ctrlキーを押しながら確定すると閉じないカーブになる。
  • X、Y、Zキーで軸にスナップ(Shiftキーの併用で面へのスナップも可)。このモードを抜けるにはUキー。

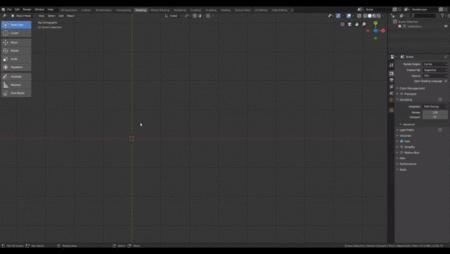

Bezier Utilitiesデモ
(クリックで再生)

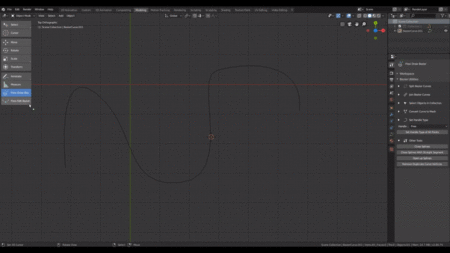

「Flexi Edit Bezier Tool」は、上記で作成したカーブオブジェクトだけでなく、通常の手順で作成したカーブオブジェクトに対しても使えます。このツールはカーブオブジェクトの形を編集するのに使います。

ツールを起動し、編集したいカーブオブジェクトの上にマウスを合わせ、左クリックで編集モードに入ります。

表示されたカーブのハンドルを動かしたり、頂点またはカーブのラインをドラッグして形を編集します。ハンドル部分でないところをドラッグして編集できるのは楽です。

その他に以下の操作ができます。

  • 頂点の追加・・・カーブ上でCtrlキーを押しながら左クリック。
  • 選択した頂点の削除・・・選択すると緑色になるので、その状態でDelキー。
  • ハンドルの表示/非表示・・・hキー
  • 選択した頂点間を分割・・・頂点を選択した状態でwキーを押し、マウスホイール、または「+」/「-」キーで分割数の設定。SpaceキーまたはEnterキーで確定。



(クリックで再生)



デメリットは、このツールの描画または編集モードのとき、Spaceキーの本来の機能が使えないところです。
