自分でアドオンを作ってみました。仕事で使う機能がBlenderのUI上に散在していたり、同じような操作をするのが面倒になったので、作業効率改善のために作りました。

初めてのアドオン制作なのでコードが変でも笑わないでください。改善コメントはWelcomeです。

このアドオンは、BlenderをCADのように使っている人向けです。3Dプリントしてる人も使えるかも(?)。
自分用なので自分の使いたい機能しかありません。



★入手方法

このリンクからzipファイルをダウンロードしてください。



(2016/9/25) バージョン1.1にアップデート。ケーブル用のCurve作成を追加。

(2016/11/1)バージョン1.2にアップデート。ケーブル長表示をポップアップから、ダイアログにしました。ポップアップだと、数値を記録する前にマウス移動で消えてしまうため。





★操作方法

アドオンのインストールはzipのまま、通常のやり方でインストールしてください(User Preferencesから)。

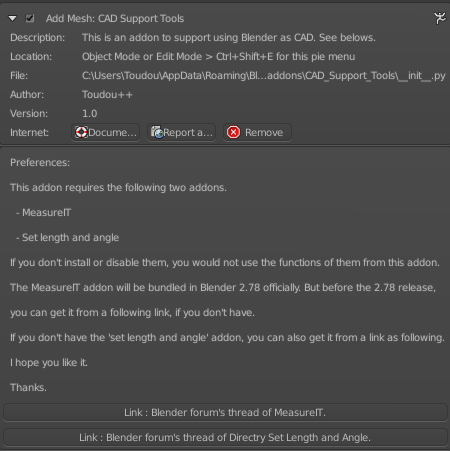

アドオンをインストールして有効にすると、以下のように注意事項を表示するようにしています。
要するに”MeasureIT”と”Set length and angle”アドオンが有効になっていないと、その機能は使えないので、下のLinkボタンから入手してくださいという内容です。なくても、Pie Menuに表示されないだけなので、その他の機能は使えます。

CAD Support tool preference



アドオンは、オブジェクトモード、エディットモードで使います。
起動するためのショートカットキーは、「Ctrl」+「Shit」+「E」キーです。

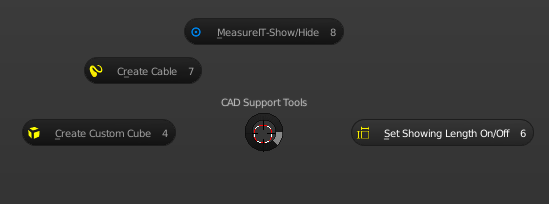

●オブジェクトモード



①Create Custom Cube

fig1

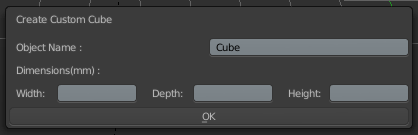

以下のダイアログが表示され、数値入力した寸法のCubeオブジェクトを作ります。この機能はよく実物のモデリングするときに、エンベロープを先に設定することがあったり、モデリングするものが立方体に近いものが多いんで、そのために作りました。

Input dialog



作成するCubeのオブジェクト名、寸法(WDH)を入力します。数値の入力単位はmmです。私の業界ではmm表記が標準なので。

作成されたCubeは、オブジェクト名の3D View上での表示と、辺の長さの表示がOnになります(下図の例のあれです)。

Edge Length



②Set Showing Length On/Off

上図のEdge InfoのLengthのオン、オフを切り替える。表示しっぱなしだと、長さ表示のテキストで頂点などが見えにくくなることがあるので、適宜切り替えるためのものです。



③MeasureIT-Show/Hide

上記のEdge InfoのLengthは辺の長さを表示しますが、1つの辺のみなので、頂点をまたがる2点間の長さを図ることは、そのままではできません。そのため、MeasureITアドオンの2点間の長さを測る機能を使うためのものです。

オブジェクトモードではMeasureITのShow/Hideを切り替えて表示を切り替えるのみです。測る長さを設定するのはエディットモードのメニューで行います。



④Create Cable

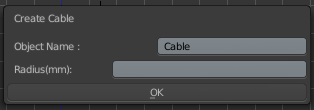

ケーブル用のカーブオブジェクトを作ります。実行すると、以下のダイアログが表示されるので、オブジェクト名とケーブル断面の半径を入力します。

fig2

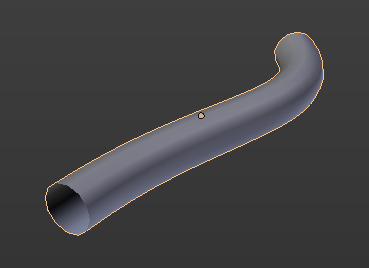

すると、指定した半径とオブジェクト名ので以下の設定がなされたカーブオブジェクトを作成します。この機能は、よくケーブル作成するときはカーブオブジェクトでFill等の設定を毎回繰り返すので作りました。

・Fill=Full
・PrevireU=18
・Bevel Depth=入力した半径
・Bevel Resolution=4

fig4



●エディットモード

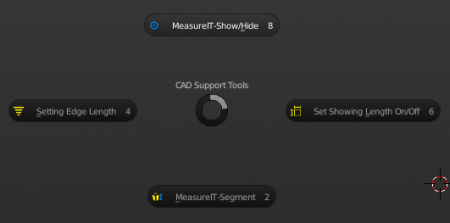

Edit Mode menu

①Setting Edge Length

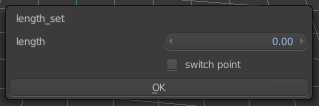

これを選択する前に、2つの頂点を選択します。そして、これを実行すると、下図のダイアログが表示されるので、設定したい長さを入力します(入力はm単位です(他人のアドオンを参照しているので、単位を合わせられなかった・・。組み込んじゃえばいいんだけど、ライセンス表記がなくてさ・・))。最初に選択した頂点が固定点になり、もう1つの選択した頂点が設定した長さのところに配置されます。ダイアログ内の「Switch Point」は機能しないので無視してください。

Set Length



②Set Showing Length On/Off

オブジェクトモードの説明と同じ。



③MeasureIT-Show/Hide

オブジェクトモードの説明と同じ。



④MeasureIT-Segment

これも実行する前に2つの頂点を選択します。実行すると、MeasureITの2点間の長さが表示されます(Segment機能を参照している)。表示されたテキストの設定などはMeasureITのパネルのプロパティで変更できます。私の場合、単に長さが知りたいので表示するだけにしています。

fig8



●カーブオブジェクト選択時(オブジェクトモード/エディットモード共通)

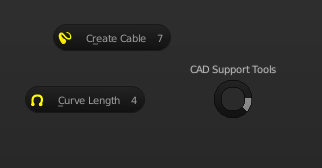

カーブオブジェクトを選択しているとき、オブジェクトモードでもエディットモードでも下図のメニューが表示されます。



fig5



①Curve Length

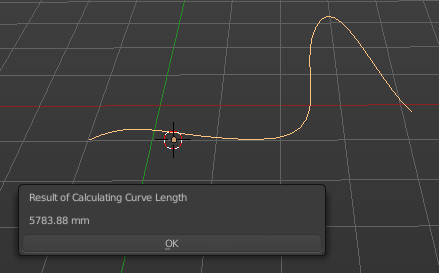

実行すると、カーブオブジェクトの長さを表示します。ケーブルの長さとか、結構、仕事で使うので。

Curve length(カーブの長さを表示)



②Create Cable

オブジェクトモードの説明と同じ。

以上です。
